일러스트레이터를 활용한 논문 Figure 정리 (고해상도)

일반적으로 저널은 높은 화질의 figure를 요구한다 (ex. 600dpi 이상).



이를 위해 어도비 일러스트레이터 (Adobe Illustrator)를 활용할 수 있는데, 이를 설명하고자 한다.



---



먼저 파일은 형식과 칼라모드에 따라 나눠질 수 있는데, 논문의 투고 규정을 보고 이에 맞게 설정해야 한다. 파일 형식은 Bitmap과 Vector로 나뉜다.

• Bitmap: 확대하면 깨짐 (TIFF, JPEG, GIF, PNG).
• Vector: 확대해도 선명 (AI, EPS, SVG).

칼라모드는 RGB와 CMYK로 나뉜다.

• RGB
• CMYK



---



Figure를 그리고 고해상도로 저장하는 전체적인 과정은 다음과 같다.

1. PowerPoint에서 작업 후 PDF로 저장
2. 일러스트레이터에서 PDF를 불러오기
3. 일러스트레이터에서 추가 편집
4. TIFF, EPS, PDF 등으로 내보내기 (칼라모드 확인)

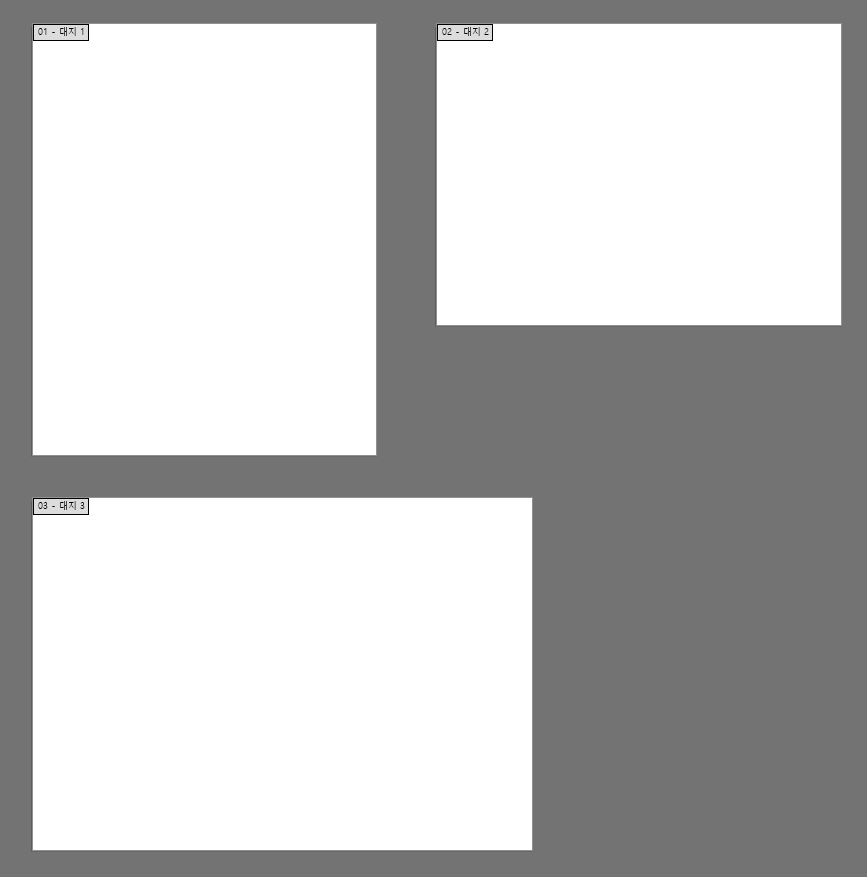

먼저 대지 도구를 이용해서 내가 원하는 수, 원하는 크기의 대지를 만들 수 있다 (논문 형식에 맞게 크기 조절). 내가 그린 figure를 이 대지 위에 올려놓고 후에 내보내면 된다 (추후 내보낼 때 대지 포함여부에 체크를 해야 대지 그대로 내보낼 수 있다).

참고로 대지 이름도 바꿀 수 있다 (Figure1, Figure2, 이런 식으로).



이동의 경우 다음과 같다.

• 스크롤: 상하 이동
• CTRL + 스크롤: 좌우 이동
• ALT + 스크롤: 줌 인 아웃

편집시, 주로 아래의 도구들을 사용하게 된다.

• 선택 도구: 개체 선택/이동
• 직접 선택 도구: 개체 일부 선택
• 펜 도구: 선 그림
• 곡률 도구: 곡선 그림



편집이 끝났으면 파일을 내보낼 수 있다.



PDF로 내보내는 경우

[파일]>[다른 이름으로 저장]>[파일 형식에서 PDF 지정]을 하고 확인을 누르면 설정 창이 나온다.

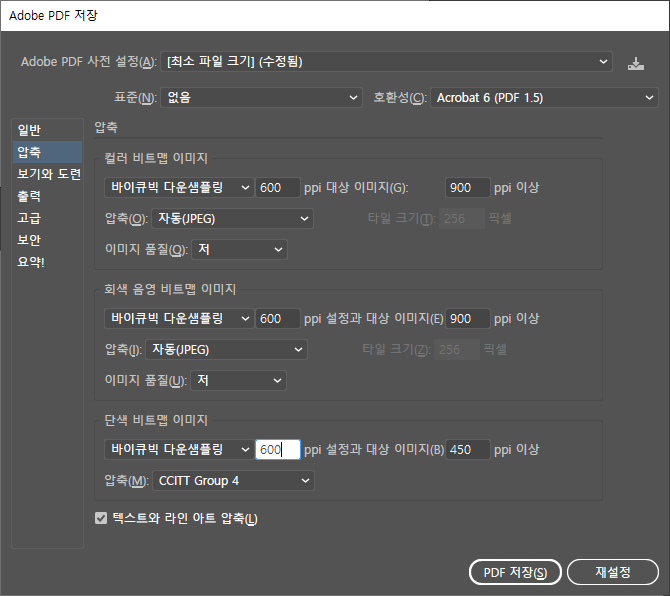

여기에서 어떤 설정을 하느냐에 따라서 화질이 달라진다. 파일 크기를 최소로 하고 싶다면 Adobe PDF 사전 설정을 [최소 파일 크기]로 해준다. 이때 화질이 너무 깨진다면 [압축] 탭에서 ppi를 다음과 같이 조절하여 화질을 올릴 수 있다.



TIFF/EPS로 내보내는 경우

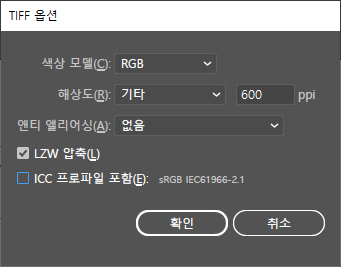

[파일]>[내보내기]>[내보내기 형식]>[대지 사용 체크]>[파일 형식 지정] 후 내보내기를 하면 마찬가지로 설정 창이 나온다.

설정을 조절하여 내가 원하는 해상도의 파일을 얻을 수 있다. 이때 LZW 압축은 하고, ICC 프로파일은 포함하지 않는 것이 추천된다.
